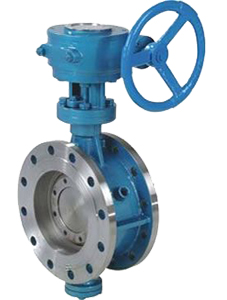

BD343H手動保溫蝶閥
 |
| BD343H手動保溫蝶閥 |
一、手動保溫蝶閥 產品概述
上海禹滬公司的BD343H手動保溫蝶閥適用介質：酸/堿/鹽/水/蒸氣/煤氣/油品等。夾套保溫蝶閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。保溫蝶閥的夾套焊裝于閥門的側面，閥門的側面設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
二、手動保溫蝶閥 技術規范
| 設計標準 |
ASME B16.34、GB/T 12238 |
| 結構長度 |
ASME B16.10、GB/T 15188.2 |
| 連接法蘭 |
ASME B16.5、JB/T79、GB/T9113 |
| 驅動方式 |
手動、電動、氣動 |
| 檢驗和試驗 |
JB/T9092、GB/T13927、API589 |
三、手動保溫蝶閥 外形安裝尺寸圖
 |
| 保溫蝶閥安裝尺寸圖 |
四、手動保溫蝶閥 連接尺寸
| 公稱通徑 DN（mm） |
結構長度 |
外形尺寸（參考值） |
連接尺寸（標準值） |
| L |
H |
BD343H |
PN0.6MPa |
PN1.6MPa |
| 毫米mm |
英寸inch |
短 |
長 |
H1 |
A1 |
B1 |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
| 50 |
2 |
108 |
150 |
112 |
350 |
180 |
200 |
140 |
110 |
4-14 |
165 |
125 |
4-18 |
| 65 |
21/2 |
112 |
170 |
115 |
370 |
180 |
200 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
| 80 |
3 |
114 |
180 |
120 |
380 |
180 |
200 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
| 100 |
4 |
127 |
190 |
138 |
420 |
180 |
200 |
210 |
170 |
4-18 |
220 |
180 |
8-18 |
| 125 |
5 |
140 |
200 |
164 |
460 |
180 |
200 |
240 |
200 |
8-18 |
250 |
210 |
8-18 |
| 150 |
6 |
140 |
210 |
175 |
555 |
270 |
280 |
265 |
225 |
8-18 |
285 |
240 |
8-22 |
| 200 |
8 |
152 |
230 |
200 |
760 |
400 |
425 |
320 |
280 |
8-18 |
340 |
295 |
8-22 |
| 250 |
10 |
165 |
250 |
243 |
830 |
400 |
425 |
375 |
335 |
12-18 |
365 |
350 |
12-22 |
| 300 |
12 |
178 |
270 |
250 |
895 |
450 |
560 |
440 |
395 |
12-22 |
445 |
400 |
12-22 |
| 350 |
14 |
190 |
290 |
280 |
950 |
450 |
560 |
490 |
445 |
12-22 |
505 |
460 |
16-22 |
| 400 |
16 |
216 |
310 |
305 |
1190 |
535 |
580 |
540 |
495 |
16-22 |
565 |
515 |
16-22 |
| 450 |
18 |
222 |
330 |
350 |
1255 |
535 |
580 |
595 |
550 |
16-22 |
615 |
565 |
16-26 |
| 500 |
20 |
229 |
350 |
380 |
1305 |
535 |
580 |
645 |
600 |
20-22 |
670 |
620 |
20-26 |
| 600 |
24 |
267 |
390 |
445 |
1340 |
570 |
660 |
755 |
705 |
20-26 |
780 |
725 |
20-26 |
| 700 |
28 |
292 |
430 |
480 |
1520 |
750 |
550 |
860 |
810 |
24-26 |
895 |
840 |
20-30 |
| 800 |
32 |
318 |
470 |
530 |
1710 |
750 |
550 |
975 |
920 |
24-30 |
1015 |
950 |
24-30 |
| 900 |
36 |
330 |
510 |
580 |
1810 |
750 |
550 |
1075 |
1020 |
24-30 |
1115 |
1050 |
24-33 |
| 1000 |
40 |
410 |
550 |
650 |
1960 |
900 |
750 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-33 |
| 1200 |
48 |
470 |
630 |
760 |
2250 |
1000 |
925 |
1405 |
1340 |
32-33 |
1455 |
1380 |
28-36 |
| 1400 |
56 |
530 |
710 |
850 |
2435 |
1000 |
925 |
1630 |
1560 |
36-36 |
1675 |
1590 |
32-39 |
| 1600 |
64 |
600 |
790 |
1030 |
2780 |
1000 |
925 |
1830 |
1760 |
40-36 |
1915 |
1820 |
36-42 |
| 1800 |
72 |
670 |
870 |
1230 |
3020 |
1100 |
980 |
2045 |
1970 |
44-39 |
2115 |
2020 |
40-48 |
| 2000 |
80 |
760 |
950 |
1350 |
3270 |
1100 |
980 |
2265 |
2180 |
48-42 |
2325 |
2230 |
44- |
五、手動保溫蝶閥 產品選型
閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
盡量詳細提供手動保溫蝶閥的技術參數，方便我公司經營及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
溫馨提示：如需詳細產品資料，請與本公司技術部或銷售部聯系，聯系電話021-51078175。
