手動襯膠蝶閥
 |
| D341J法蘭襯膠蝶閥 |
一、手動襯膠蝶閥 產品概述
上海禹滬公司的手動襯膠蝶閥是由襯膠蝶閥和碳鋼或不銹鋼襯膠閥板、閥桿構成。手動襯膠蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。手動襯膠蝶閥其主要特點為:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
二、手動襯膠蝶閥 采用標準
| 設計標準 |
GB/T2238-1989 |
| 法蘭連接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000;JB78 |
| 結構長度 |
GB/T12221-1989 |
| 壓力試驗 |
GB/T13927-1992;JB/T9092-1999 |
三、手動襯膠蝶閥 主要技術參數
| 公稱通徑 |
DN（mm） |
50～2000 |
| 公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
| 試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
| 密封試驗 |
0.66 |
1.1 |
1.76 |
| 氣密封試驗 |
0.6 |
0.6 |
0.6 |
| 適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等。 |
| 驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
四、手動襯膠蝶閥 主要零件材料
| 零件名稱 |
材料 |
| 閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 |
鑄鋼、不銹鋼及特殊材料 |
| 密封圈 |
各種橡膠、聚四氟 |
| 閥桿 |
2Cr13、不銹鋼 |
| 填料 |
O型圈、柔性石墨O |
五、手動襯膠蝶閥 蝶閥密封材料選用和適用溫度
| 材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
| 代號 |
X或or J |
XA或or JA |
XB或or JB |
XC、JC或or F |
XD或or JD |
XE或or JE |
| 耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
| 耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
| 適用工作溫度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |

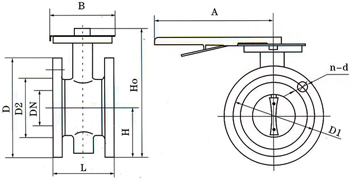

六、手動襯膠蝶閥 主要外形結構圖
 |
|
| D41J手動襯膠蝶閥 (手柄傳動) |

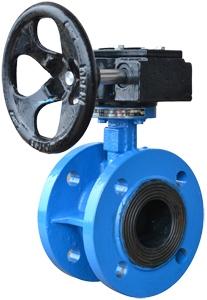

D341J手動襯膠蝶閥 (蝸輪傳動) |
七、手動襯膠蝶閥 主要外形連接尺寸
| 公稱通徑 |
長度 |
外形尺寸 |
連接尺寸 |
| 0.6MPa |
1.0MPa |
1.6MPa |
| mm |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
| 50 |
108 |
63 |
306 |
180 |
200 |
140 |
110 |
88 |
4-14 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
| 65 |
112 |
70 |
321 |
180 |
200 |
160 |
130 |
108 |
4-14 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
| 80 |
114 |
83 |
346 |
180 |
200 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
| 100 |
127 |
105 |
387 |
180 |
200 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
| 125 |
140 |
115 |
411 |
180 |
200 |
240 |
200 |
174 |
8-18 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
| 150 |
140 |
137 |
447 |
270 |
280 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
| 200 |
152 |
164 |
572 |
270 |
280 |
320 |
280 |
254 |
8-18 |
340 |
295 |
266 |
8-22 |
340 |
295 |
266 |
12-22 |
| 250 |
250 |
206 |
646 |
270 |
280 |
375 |
335 |
309 |
12-18 |
395 |
350 |
319 |
12-22 |
405 |
355 |
319 |
12-26 |
| 300 |
270 |
230 |
738 |
380 |
420 |
440 |
395 |
363 |
12-22 |
445 |
400 |
370 |
12-22 |
460 |
410 |
370 |
12-26 |
| 350 |
290 |
248 |
761 |
380 |
420 |
490 |
445 |
413 |
12-22 |
505 |
460 |
429 |
16-22 |
520 |
470 |
429 |
16-26 |
| 400 |
310 |
289 |
877 |
450 |
470 |
540 |
495 |
463 |
16-22 |
565 |
515 |
480 |
16-26 |
580 |
525 |
480 |
16-30 |
| 450 |
330 |
320 |
938 |
480 |
490 |
595 |
550 |
518 |
16-22 |
615 |
565 |
530 |
20-26 |
640 |
585 |
548 |
20-30 |
| 500 |
350 |
343 |
993 |
480 |
490 |
645 |
600 |
568 |
20-22 |
670 |
620 |
582 |
20-26 |
715 |
650 |
609 |
20-33 |
| 600 |
390 |
413 |
1131 |
480 |
490 |
755 |
705 |
667 |
20-26 |
780 |
725 |
682 |
20-30 |
840 |
770 |
720 |
20-36 |
| 700 |
430 |
478 |
1476 |
640 |
660 |
860 |
810 |
772 |
24-26 |
895 |
840 |
794 |
24-30 |
910 |
840 |
794 |
24-36 |
| 800 |
470 |
525 |
1533 |
640 |
660 |
975 |
920 |
878 |
24-30 |
1015 |
950 |
901 |
24-33 |
1025 |
950 |
901 |
24-39 |
| 900 |
510 |
585 |
1655 |
750 |
860 |
1075 |
1020 |
978 |
24-30 |
1115 |
1050 |
1001 |
28-33 |
1125 |
1050 |
1001 |
28-39 |
| 1000 |
550 |
640 |
1765 |
850 |
900 |
1175 |
1120 |
1078 |
28-30 |
1230 |
1160 |
1112 |
28-36 |
1255 |
1170 |
1112 |
28-42 |
| 1200 |
630 |
755 |
1995 |
850 |
900 |
1405 |
1340 |
1295 |
32-33 |
1455 |
1380 |
1328 |
32-39 |
1485 |
1390 |
1328 |
32-48 |
八、手動襯膠蝶閥 產品選型
閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
盡量詳細提供手動襯膠蝶閥的技術參數，方便我公司經營及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
溫馨提示：如需詳細產品資料，請與本公司技術部或銷售部聯系，聯系電話021-51078175。
相關名稱：手動襯膠蝶閥,D341J法蘭襯膠蝶閥,對夾襯膠蝶閥
