D341W手動通風蝶閥

D341W蝸輪通風蝶閥 不銹鋼 D341W蝸輪通風蝶閥 碳鋼
D341W蝸輪通風蝶閥 不銹鋼 D341W蝸輪通風蝶閥 碳鋼

一、手動通風蝶閥 產品概述

　　 上海禹滬公司的手動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa。手動通風蝶閥一般適用于工業、冶金、環保等管道作通風調節介質流量之用。手動通風蝶閥其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

二、手動通風蝶閥 采用標準

設計標準 GB/T2238-1989
法蘭連接尺寸 GB/T9113.1-2000；GB/T9115.1-2000;JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-1992;JB/T9092-1999

三、手動通風蝶閥 主要技術參數

公稱通徑 DN（mm） 50～2000
公稱壓力 PN（MPa） 0.05 0.25 0.6
試驗壓力 強度試驗 0.075 0.375 0.9
密封試驗 ≤1%泄漏量
適用介質 煤氣、含塵氣體、煙道氣等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。

四、手動通風蝶閥 主要零件材料

零件名稱 材料
閥體 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈 與閥體相同
閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料 氟塑料、柔性石墨

五、手動通風蝶閥 蝶閥密封材料選用和適用溫度

材料品種 碳素鋼 低溫碳鋼 合金鋼 奧氏體不銹鋼 鉻鉬鋼
代號 WCB LCB WC6或 WC9 C5或or C12 鉻Cr-18型e、304、316 12CrMoV
耐最高溫度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
耐最低溫度e -29℃ -46℃ -29℃ -29℃ -196℃ -40℃
適用工作溫度 ≤425℃ ≤345℃ ≤595℃ ≤650℃ ≤600℃ ≤560℃

六、手動通風蝶閥 主要外形結構圖

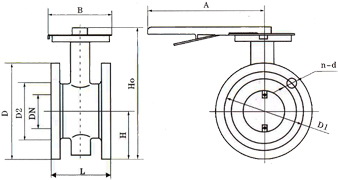

D41W手動通風蝶閥 (手柄傳動) D341W手動通風蝶閥 (蝸輪傳動)
D41W手動通風蝶閥 (手柄傳動) D341W手動通風蝶閥 (蝸輪傳動)

七、手動通風蝶閥 主要外形連接尺寸

（1）、D41W-0.05/0.25/0.6外形尺寸

公稱通徑 結構長度 外形尺寸 連接尺寸（標準值）
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 215 270 65 140 110 88 4-14 140 110 88 4-14
65 21/2 112 80 235 270 65 160 130 108 4-14 160 130 108 4-14
80 3 114 95 263 270 65 190 150 124 4-18 190 150 124 4-18
100 4 127 105 283 270 65 210 170 144 4-18 210 170 144 4-18
125 5 140 120 313 310 65 240 200 174 8-18 240 200 174 8-18
150 6 140 132 338 310 65 265 225 199 8-18 265 225 199 8-18

（2）、D341W-0.05/0.25/0.6外形尺寸

公稱通徑 結構長度 外形尺寸 連接尺寸（標準值）
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 286 125 193 140 110 88 4-18 140 110 88 4-14
65 21/2 112 80 306 125 193 160 130 108 4-18 160 130 108 4-14
80 3 114 95 334 125 193 190 150 124 4-18 190 150 124 4-18
100 4 127 105 354 125 193 210 170 144 4-18 210 170 144 4-18
125 5 140 120 384 125 193 240 200 174 8-18 240 200 174 8-18
150 6 140 132 409 125 193 265 225 199 8-18 265 225 199 8-18
200 8 152 160 593 165 183 320 280 254 8-18 320 280 254 8-18
250 10 165 187 650 165 283 375 335 309 12-18 375 335 309 12-18
300 12 178 220 715 165 283 440 395 363 12-22 440 395 363 12-22
350 14 190 245 814 175 334 490 445 413 12-22 490 445 413 12-22
400 16 216 270 863 175 334 540 495 463 16-22 540 495 463 16-22
450 18 222 297 918 175 334 595 550 518 16-22 595 550 518 16-22
500 20 229 322 1016 210 425 645 600 568 20-22 645 600 568 20-22
600 24 267 377 1128 210 425 755 705 667 20-26 755 705 667 20-26
700 28 292 430 1233 210 425 860 810 772 24-26 860 810 772 24-26
800 32 318 487 1344 210 425 975 920 878 24-30 975 920 878 24-30
900 36 330 537 1560 320 620 1075 1020 978 24-30 1075 1020 978 24-30
1000 40 410 587 1660 320 620 1175 1120 1078 28-30 1175 1120 1078 28-30
1200 48 470 687 1890 320 620 1375 1320 1280 32-30 1405 1340 1295 32-33
1400 56 530 760 2670 575 714 1575 1520 1480 36-30 1630 1560 1510 36-36
1600 64 600 895 2810 575 714 1790 1730 1690 40-30 1830 1760 1710 40-36
1800 72 670 995 3020 575 714 1990 1930 1890 44-30 2045 1970 1918 44-39
2000 80 760 1095 3220 656 810 2190 2130 2090 48-30 2265 2180 2125 48-42

八、手動通風蝶閥 產品選型

閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
盡量詳細提供手動通風蝶閥的技術參數，方便我公司經營及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！

溫馨提示：如需詳細產品資料，請與本公司技術部或銷售部聯系，聯系電話021-51078175。

相關名稱：手動通風蝶閥,空氣蝶閥,煙氣蝶閥
