Q41F46手動襯氟球閥
 |
| Q41F46手動襯氟球閥 |

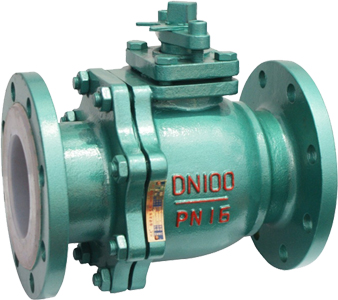

一、手動襯氟球閥 產品概述
上海禹滬公司的手動襯氟球閥采用氟塑料作為球閥的內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。手動襯氟球閥,耐腐蝕球閥可作開關或調節之用，手動襯氟球閥適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑閥門提供晨大的流量，并可用于掃線清洗或隔離輸送的管道。
二、手動襯氟球閥 產品特點
手動襯氟球閥基本系列為Q41F46型，除具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：
（1）采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質；
（2）采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
（3）啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性；
（4）結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；
（5）兩段、三段式構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。
三、手動襯氟球閥 應用標準
| 設計標準 |
GB12237 |
| 結構長度 |
GB12221 |
| 法蘭標準 |
JB/T 79-94、GB/T 9113.1-26 |
| 檢驗試驗 |
JB/T9092-99 |
| 驅動方式 |
手動、電動、氣動、蝸輪 |
四、手動襯氟球閥 零件材料
| 零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳不銹鋼 |
| Z |
C |
P |
R |
PL |
RL |
| 閥體、閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 球體 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 襯里層/閥座 |
FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯） |
| 填料壓蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
| 填料 |
PTFE（F4） 聚四氟乙烯 PTFE（F4）聚四氟乙烯 |
| 螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9 |
1Cr18Ni9 |
| 螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
| 手柄 |
WCC |
WCC |
WCC |
WCC |
WCC |
WCC |
五、手動襯氟球閥 外形尺寸圖
 |

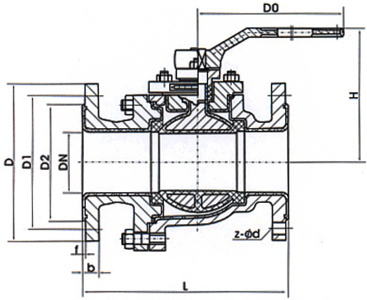

| Q41F46手動襯氟球閥 結構尺寸圖 |
六、手動襯氟球閥 連接尺寸
| 公稱通徑 |
標準值 |
參考值 |
| DN（mm） |
NPS（inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
Do(手柄) |
Do(蝸輪) |
H |
WT(Kg) |
| PN1.0MPa |
| 15 |
1/2 |
140 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
120 |
|
80 |
2.5 |
| 20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
140 |
|
90 |
3 |
| 25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
160 |
|
100 |
4.5 |
| 32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ14 |
160 |
|
110 |
5.7 |
| 40 |
11/2 |
180 |
145 |
110 |
85 |
2 |
18 |
4-Φ14 |
200 |
|
120 |
7 |
| 50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-Φ14 |
250 |
|
135 |
9.5 |
| 65 |
11/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-Φ14 |
300 |
|
145 |
15 |
| 80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
4-Φ14 |
350 |
|
185 |
19 |
| 100 |
4 |
280 |
215 |
180 |
155 |
3 |
22 |
8-Φ18 |
400 |
|
95 |
33 |
| 125 |
5 |
320 |
245 |
210 |
185 |
3 |
24 |
8-Φ18 |
500 |
|
210 |
58 |
| 150 |
6 |
360 |
280 |
240 |
210 |
3 |
24 |
8-Φ23 |
|
200 |
450 |
93 |
| 200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-Φ23 |
|
240 |
490 |
155 |
| 250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-Φ23 |
|
240 |
550 |
210 |
七、手動襯氟球閥 產品選型
選型時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
溫馨提示：如需詳細產品資料，請與本公司技術部或銷售部聯系，聯系電話021-51078175。
相關名稱：手動襯氟球閥,Q41F46襯四氟球閥,耐腐蝕球閥
